Измеритель длины несущей части свай «ИДС-2»
Описание
Обеспечение требуемой несущей способности фундамента является одной из важнейших задач в строительстве. Измеритель длины несущей части свай «ИДС-2» используется для оперативного контроля выполнения работ при возведении фундаментного основания, а так же для исследования возведённых ранее ж/б конструкций, например:
- для определения длины свай
- для локализации дефектов свай
- для автоматизированного определения толщины и прочностных характеристик фундаментных плит
- для определения состояния контакта плиты с грунтовым основанием.
Принцип работы ИДС-2 основан на методе "Sonic Integrity Testing" (SIT) - это метод инженерной сейсморазведки в основу которого положено изучение распространения продольных волн, возбуждаемых на поверхности ударным способом. Наблюдая отражения волн от дефектов в теле сваи и от конца сваи, можно определить длину сваи и сделать заключение о ее сплошности и однородности.
Применение данного метода позволяет определять отражения от:
- конца сваи
- значительных включений (размером 10–20 % от радиуса сваи)
- систем горизонтальных трещин
- каркасных соединений
- участков резкого сужения или расширения сваи
- контрастных слоев вмещающего грунта
- различных по прочности слоев бетона

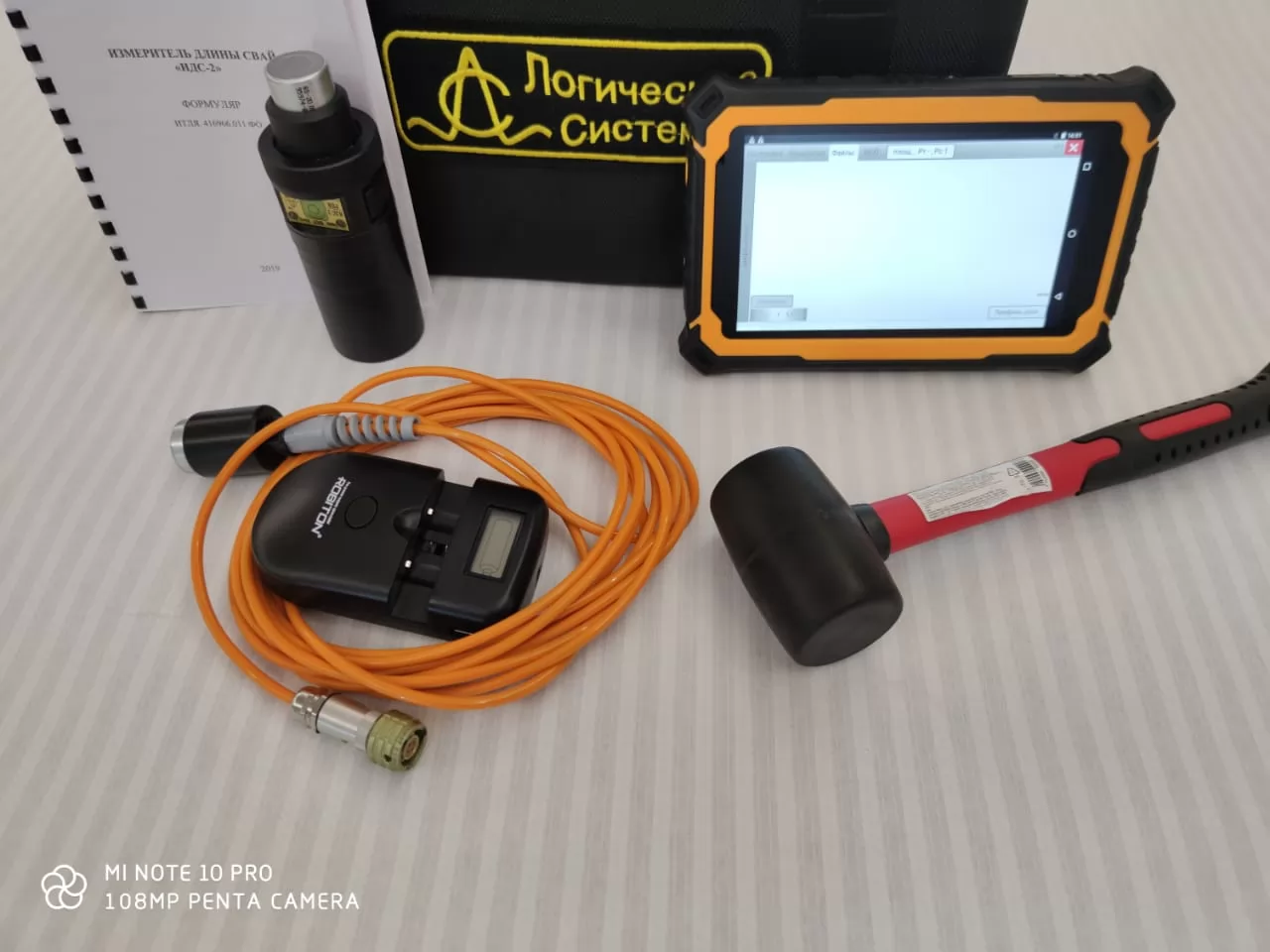

В комплект «ИДС-2» входит:
- Планшетный компьютер HUGEROCK T71H с необходимым программным обеспечением
- Регистратор продольных волн
- Выносной (на 5 м) датчик
- Зарядное устройство
- Дополнительный аккумулятор
- Сумка для транспортировки
- Комплект эксплуатационной документации
- Герметик для крепления датчиков
Для обработки данных, получаемых ИДС-2, рекомендуется использовать специализированное программное обеспечение:
- ПО "Импакт-метод" предназначено для автоматизированного определения толщины, дефектов фундаментных плит, состояния контакта плиты с грунтовым основанием;
- ПО "PileMeter" служит для автоматического определения длины сваи, либо скорости прохождения акустической волны в свае.
Данное ПО призвано максимально облегчить работу с данными, полученными с помощью измерителя длины свай “ИДС-2”.
Технические характеристики измерителя длины несущей части свай «ИДС-2»
| Количество регистраторов поверхностных волн | до 4 |
| Управление и сбор данных | планшетный компьютер, степень пылевлагозащиты IP67 |
| Интерфейс | WiFi |
| Максимальное удаление регистраторов от компьютера | 100 м |
| Питание | сменный Li-Ion аккумулятор 3,4 А·ч |
| Время непрерывной работы регистратора | не менее 17 ч |
| Время непрерывной работы планшетного компьютера | не менее 16 ч |
| Коэффициент нелинейных искажений регистратора | не более 0,01% |
| Коэффициент усиления | 0,125; 1; 16; 128 |
| Мгновенный динамический диапазон | не менее 110 дБ |
| Коэффициент подавления синфазного сигнала | не менее 110 дБ |
| Затухание фильтра на частоте Найквиста | не менее 120 дБ |
| Рабочая полоса частот | 5…2000 Гц |
| Частота квантования | 1…32 кГц |
| Измеритель скорости в свае | велосиметр |
| Масса комплекта из 4-х регистраторов | 5 кг |
| Масса тары | 1,2 кг |
| Масса комплекта планшетного компьютера | 1,3 кг |
| Масса регистратора с аккумулятором | 0,28 кг |
| Габаритные размеры комплекта в транспортной таре | 38×30×36 см |
| Габаритные размеры регистратора | ø50×148 мм |
Файлы
Характеристики
| Условия аренды | |
| Аренда 1-5 суток | 2500 руб |
| Аренда 6-10 суток | 2200 руб |
| Залоговая стоимость | 160000 руб |
