В поисках памятника царя


Цели обследования: георадарное и магниторазведочное обследование водоема площадью 1000кв.м, с целью обнаружения объектов, изготовленных из цветного металла ....

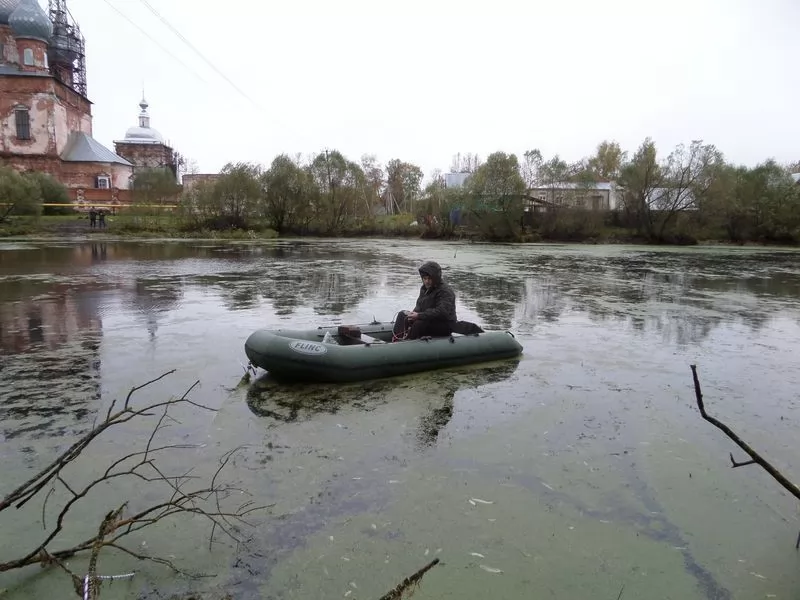

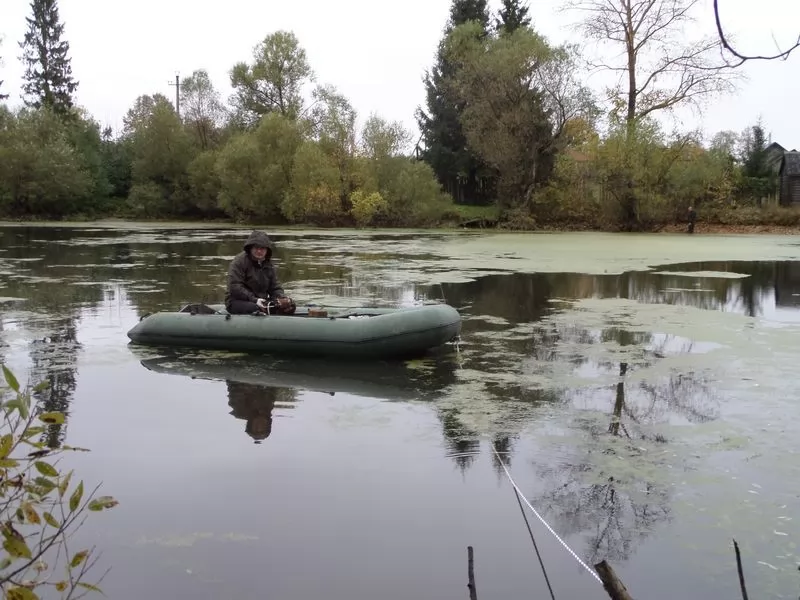

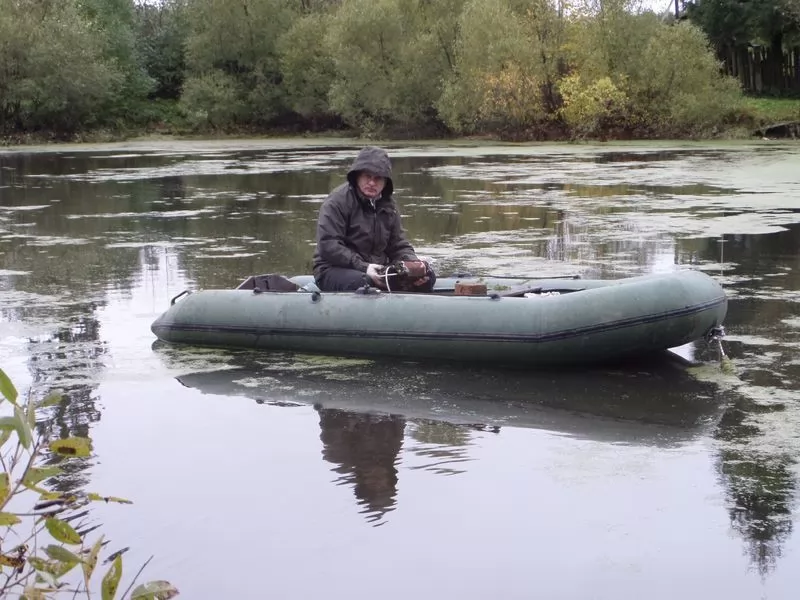

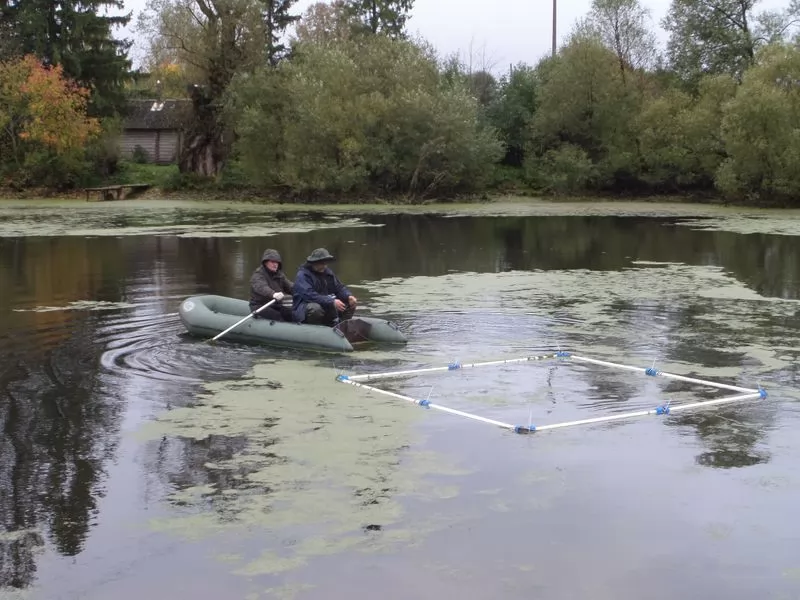

Георадарное сканирование проводилось по поверхности водоема. Георадар находился в резиновой лодке вместе с оператором. Лодка перемещалась равномерно, параллельными маршрутами в одну и в другую сторону.

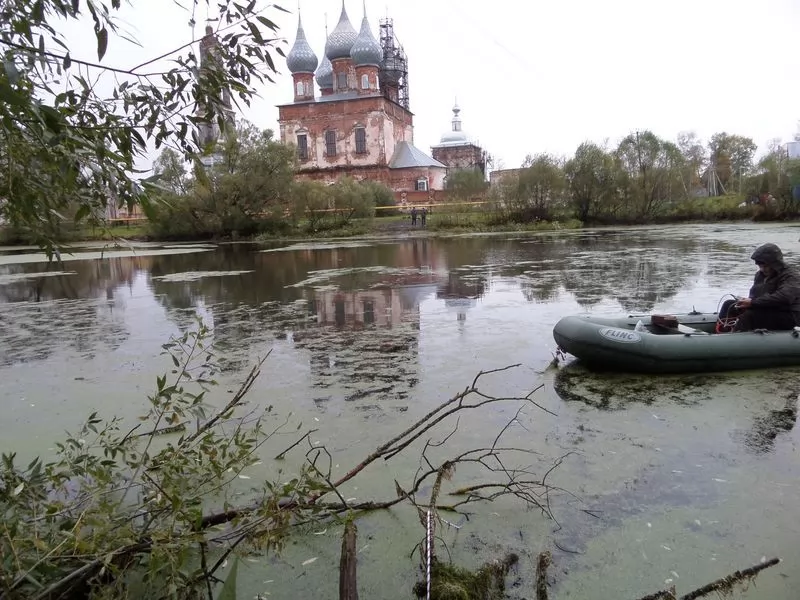

Георадарное сканирование проводилось по поверхности водоема

Георадар работал в непрерывном режиме, без датчика перемещения, что не позволяет точно определить размер объекта и его точное расположение относительно берега.

Отклонение точности определения размеров и местоположения объектов составляет от 10 до 25%.

В ходе георадарного сканирования водоема экспертами выполнено 25 профилей с фиксацией радарограмм . Полученные радарограммы были обработаны при помощи программы GeoScan32 и проанализированы. Обработка включала следующие процедуры: вычисление среднего уровня, подбор усиления, задание параметров визуализации данных, фильтрация, выделение объектов.

На радарограммах отчетливо виден контур дна водоема

На радарограммах отчетливо виден контур дна водоема, также слои воды, ила, и более твердой поверхности под илистым дном. На всех радарограммах видно огромное количество гипербол, обозначающих дифракционную картину отражения от краев объекта, попавшего в зону электромагнитного излучения антенны радара. Это означает сильную засоренность различными предметами (захламленность) дна водоема. Но среди прочих есть объекты достаточно крупные до 1,5 в диаметре при виде сверху, глубины нахождения этих объектов примерно равны, твердому дну, или глубоко засевшие в ил.

На радарограммах отчетливо виден контур дна водоема

Достаточно взглянуть на радарограммы и увидеть гиперболические «усы», становится ясно где находятся крупные и где мелкие предметы. Нами было обработано 25 радарограмм, отфильтровано и подготовлено для просмотра лицу незнакомому с георадаром, чтобы с первого взгляда было все понятно.

Эта радарограмма получена в углу пруда, где по словам старожилов могли находиться колокола

Эта радарограмма получена в углу пруда, где по словам старожилов могли находиться колокола. Глубинный металлоискатель подтвердил в этом месте наличие цветного металла. Отлично видно три больших предмета, практически в указанном месте.

В водоеме присутствует большое количество предметов различных размеров и протяженностей

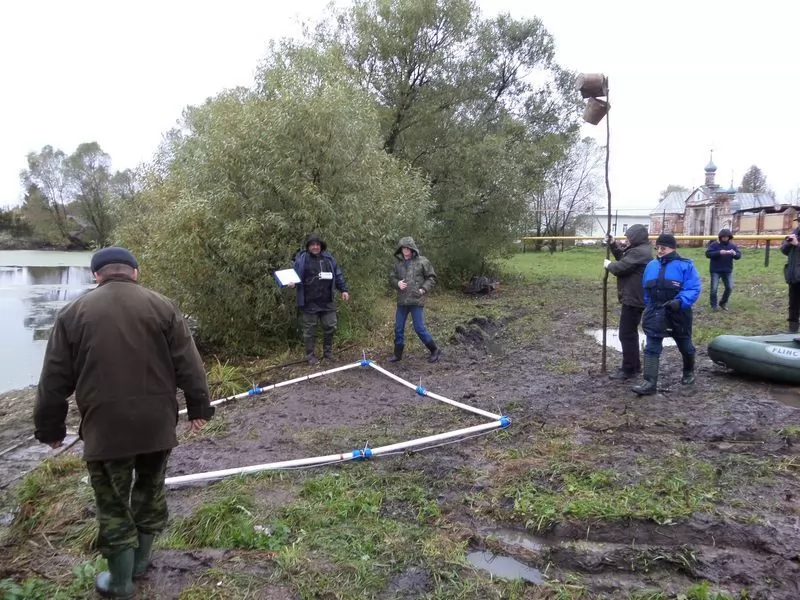

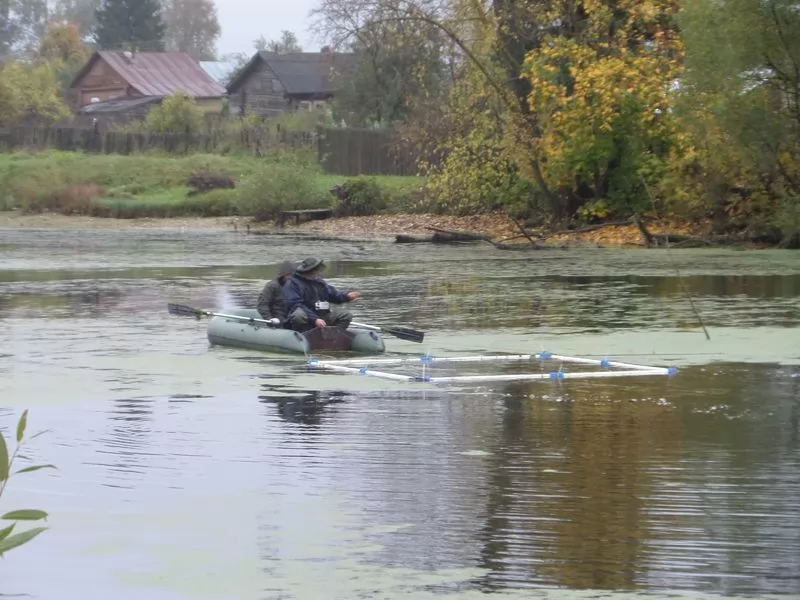

В водоеме присутствует большое количество предметов различных размеров и протяженностей. Металлоискатель глубинный Lorenz DEEPMAX X6 подтвердил в местах обнаружения крупных объектов металлическую составляющую. В местах установки «буев» мы провели зондирование металлоискателем с дискриминацией цветного металла. Металлоискатель подтвердил наличие цветного металла в водоеме. К сожалению точность показаний металлоискателя в данных условиях оказалась наихудшей.

Нами выделено с 10 (Десяток) крупных объектов требующих пристального внимания и более подходящие по размеру к цели поиска.

Для более точного определения размеров, состава и расположения объектов необходим толстый слой льда на поверхности водоема. Тогда мы сможем с большой точностью определить размер и местоположение объектов.
