Выявление мест протечек в подземном паркинге георадарным зондированием

Выявление мест протечек в подземном паркинге георадарным зондированием

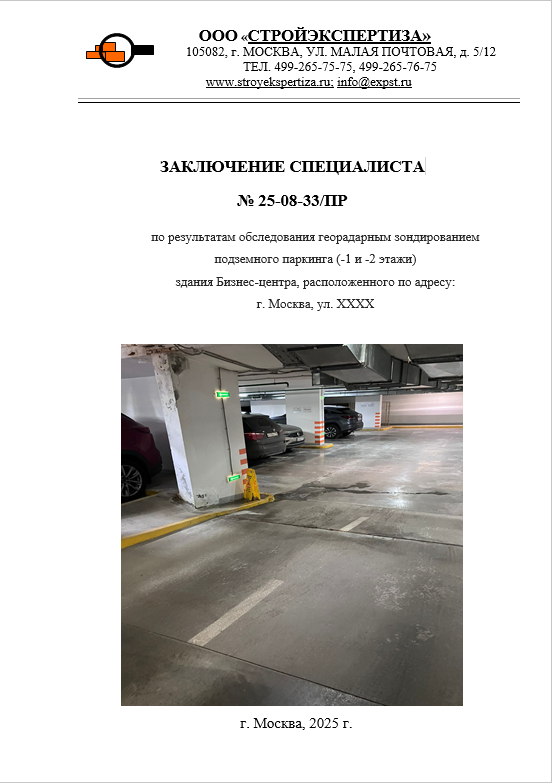

Объектом обследования являются участки железобетонных стен и плиты перекрытия на -1 и -2 этажах подземного паркинга по адресу: г. Москва, ул. ХХХХ.

Задачи обследования:

- визуальный осмотр элементов и конструкций;

- обнаружение мест протечек в подземном паркинге.

Исследование проводилось с использованием георадара ОКО-2 с АБ-1700 с частотой излучения 1700 МГц.

Обследование включало выполнение 24 георадарных профилей в помещении по ж/б стенам и 10 профилей по плите перекрытия вдоль деформационного шва здания на -1 этаже.

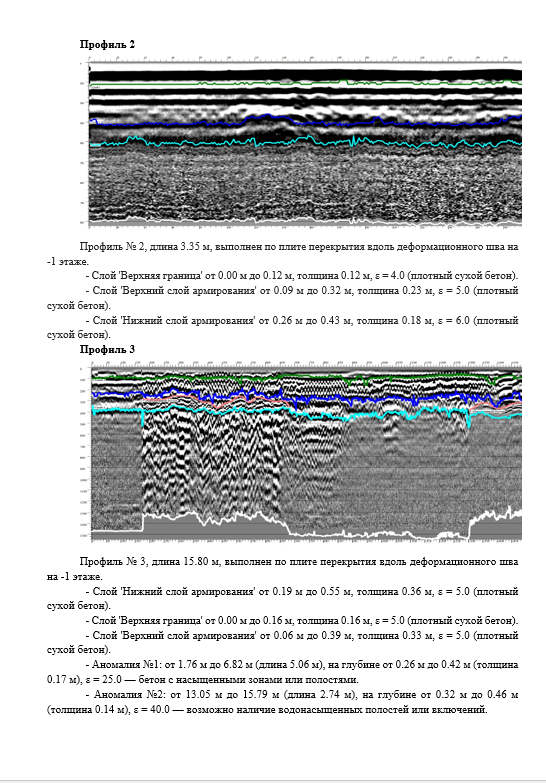

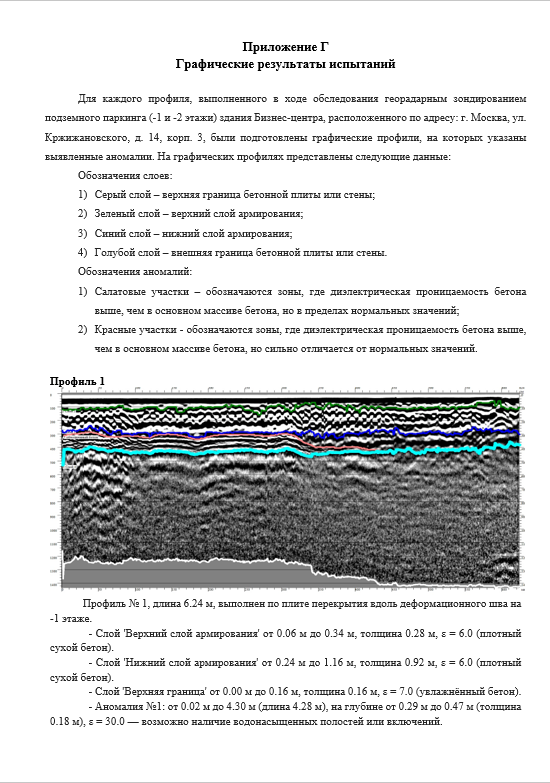

Результаты обследования представлены в виде георадарограмм, где выделены участки с аномальными значениями. Аномалии были интерпретированы и классифицированы по типам.

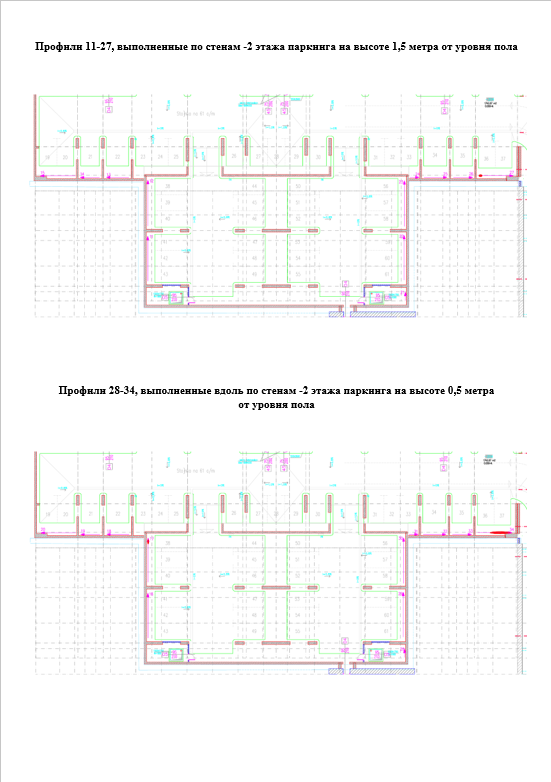

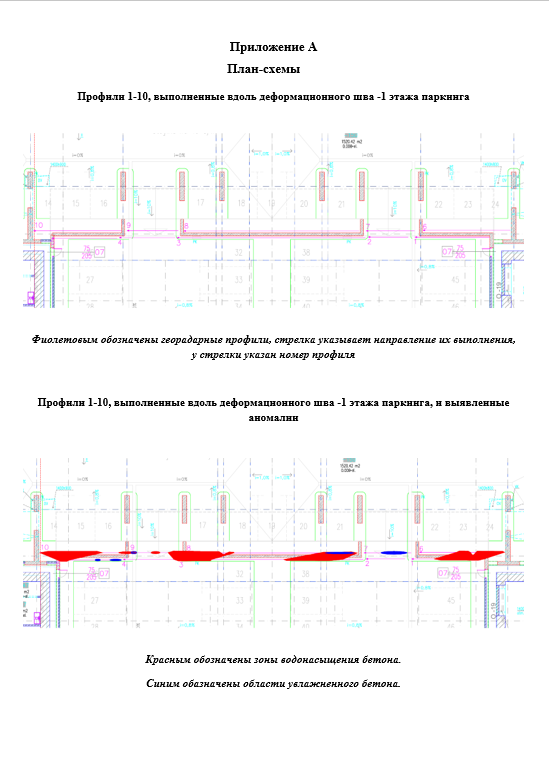

План-схемы с указанием местоположения аномалий и профили рельефа представлены, а для упрощения восприятия глубин зон разуплотнения грунтов была реализована тепловая схема отображения аномалий.

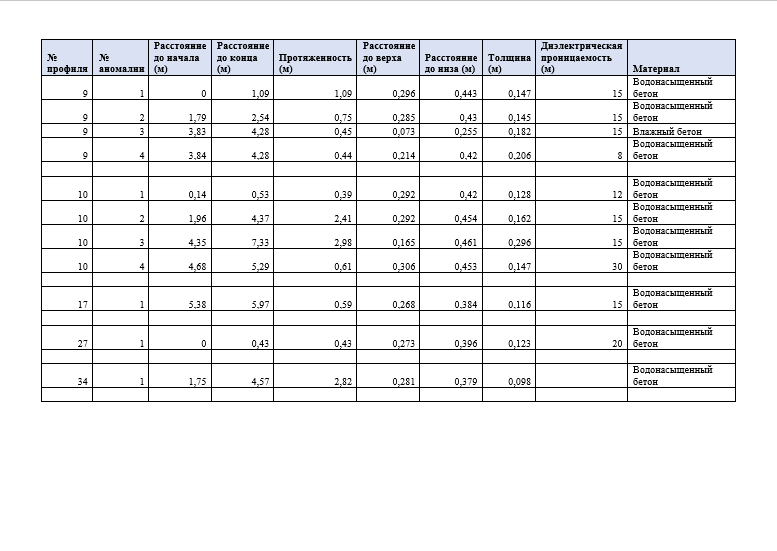

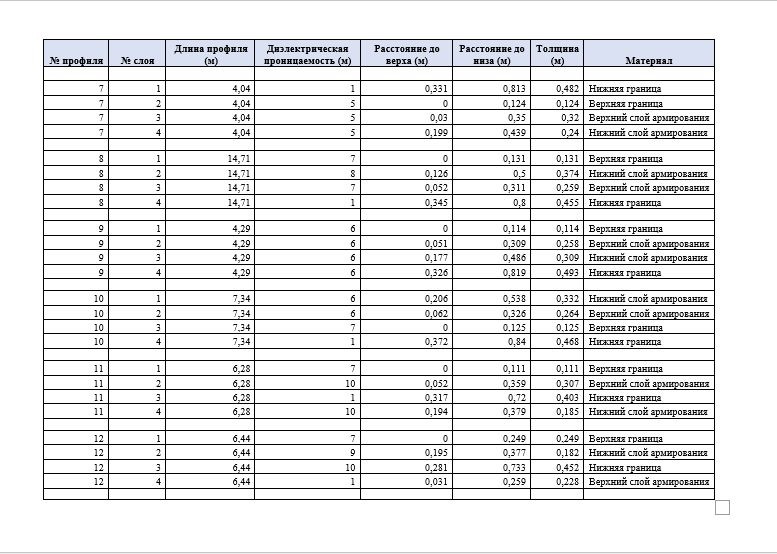

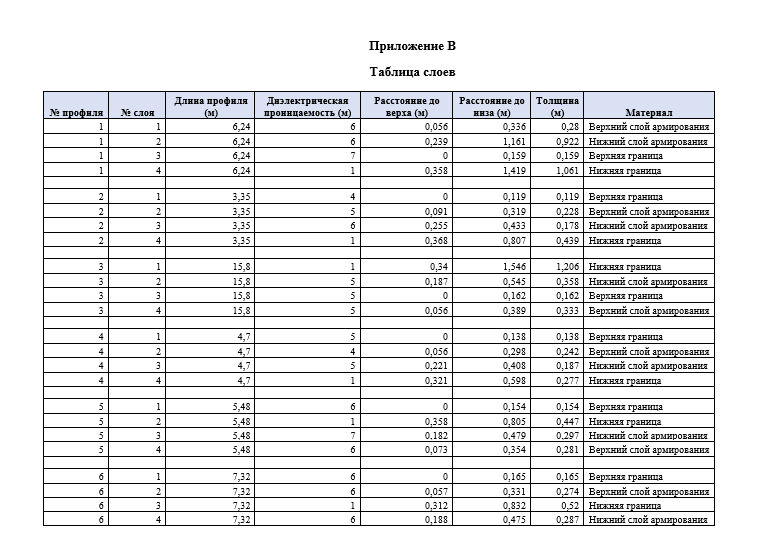

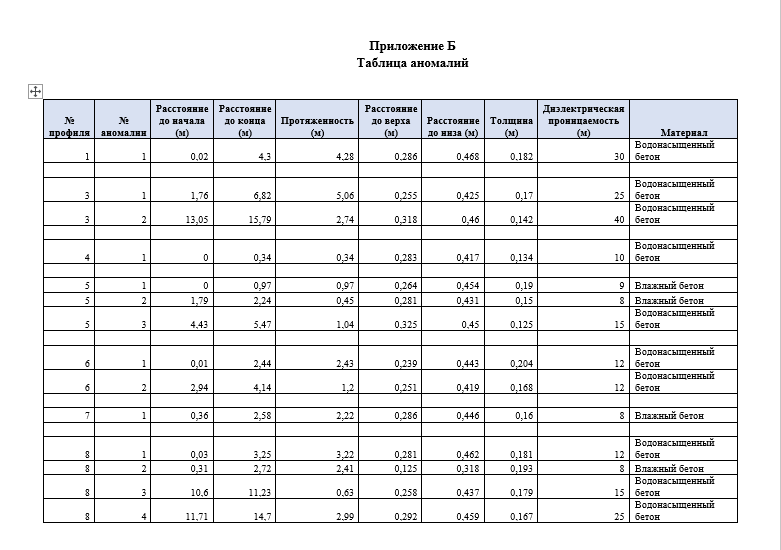

Представлены таблицы с координатами и характеристиками аномалий по каждому профилю, а также графические результаты испытаний.

Рекомендации

1.        Провести дополнительные обследования зон с выраженными аномалиями (ε ≥ 20), с целью уточнения характера дефектов (трещины, пустоты, водонасыщенные включения) с помощью шурфов, инъекционного зондирования или неразрушающих методов (ультразвук, термография).

2.        Выполнить герметизацию деформационного шва, по которому зафиксированы протяжённые аномалии, указывающие на возможное проникновение воды в тело плиты перекрытия. Рекомендуется использование инъекционных составов (на основе полиуретана или акрила) с высоким проникающим действием.

3.        Восстановить или усилить гидроизоляцию стен в зонах локализованных аномалий с повышенной влажностью, в том числе на стыках стен и пола. При необходимости применить обмазочную или инъекционную гидроизоляцию изнутри.

4.        Провести контроль влажности в динамике в выявленных проблемных зонах — повторное георадарное обследование спустя 3–6 месяцев позволит оценить эффективность выполненных мероприятий и наличие новых участков фильтрации.

5.        Организовать мониторинг состояния подземных конструкций в местах, где водонасыщенные аномалии располагаются в непосредственной близости к зонам повышенной нагрузки (въезды, колонны, инженерные коммуникации). При необходимости выполнить усиление конструкций.

6.        Разработать комплекс мероприятий по устранению причин фильтрации воды, включая анализ внешних источников увлажнения (ливневая канализация, дренаж, стыки бетонных блоков и др.) и организацию отвода воды.
